Se operi nel settore della produzione elettrica, dei cablaggi automobilistici o dell'elettronica di consumo, sai quanto sia fondamentale una terminazione dei cavi coerente e affidabile. La macchina stagnatrice automatica per fili a doppia estremità è un cavallo di battaglia per queste applicazioni, eppure molti acquirenti esitano a investire, chiedendosi:Quanto sono affidabili le sue prestazioni, davvero?Come fornitore che ha lavorato con oltre 120 produttori negli ultimi 8 anni, ho potuto constatare in prima persona che l'affidabilità non è una risposta "sì o no"; dipende da 4 fattori fondamentali: qualità costruttiva della macchina, controllo del processo, compatibilità dei materiali e adeguata formazione dell'operatore. Analizziamo tutto questo con dati reali ed esperienze sul campo per aiutarti a decidere se queste apparecchiature forniranno valore a lungo termine per la tua linea di produzione.
Per prima cosa, definiamo cosa fa una macchina stagnatrice automatica a doppia estremità, per contestualizzare. A differenza della stagnatura manuale (che è lenta, incoerente e soggetta a rischi per la sicurezza), questa macchina rimuove l'isolamento da entrambe le estremità di un filo, immerge con precisione il rame esposto nella lega di saldatura fusa (o lega di stagno) e pulisce/lava le estremità per prevenire l'ossidazione. L'obiettivo è una terminazione uniforme e resistente alla corrosione che garantisca un'elevata conduttività elettrica e compatibilità con terminali crimpati o giunti saldati. ILStagnatrice automatica a doppia estremità - S10, il nostro modello di punta, è costruito appositamente per ridurre al minimo i tempi di inattività e mantenere la precisione per le tirature ad alto volume.
Qualità costruttiva: il fondamento dell'affidabilità a lungo termine
Il principale fattore determinante per l'affidabilità della macchina è il modo in cui è costruita. Una volta ho visitato un piccolo produttore di componenti automobilistici che ha acquistato una stagnatrice double-end importata a basso costo per 12.000 dollari, la metà del prezzo del nostro modello standard. Sei mesi dopo, la loro linea era inattiva 3 giorni alla settimana, con vasi di latta inceppati e lame di rimozione disallineate. Perché? Le macchine più economiche utilizzano telai in metallo stampato che si deformano dopo 5.000 ore di produzione, boccole in plastica invece di acciaio temprato per le parti mobili e nessun controllo a circuito chiuso per la temperatura dello stagno.
La nostra ammiragliaStagnatrice automatica a doppia estremità - S10utilizza un telaio in alluminio pressofuso resistente alla deformazione, lame spelafili in acciaio inossidabile temprato (sostituibili senza attrezzi in 2 minuti) e un attuatore lineare di precisione per il posizionamento del filo. Nei nostri test interni, un'unità funzionante 24 ore su 24, 7 giorni su 7 su filo di rame da 18 AWG (un calibro comune per i cablaggi automobilistici) aveva un tasso di difetti inferiore allo 0,1% su 12.000 ore di uso continuo, rispetto all'1,2% del modello a basso costo della concorrenza.
Un'altra caratteristica fondamentale della costruzione è il design del vaso di latta. Una pentola mal progettata presenta un riscaldamento irregolare, che porta a giunti di saldatura freddi (dove lo stagno non si lega completamente al rame) o ad un accumulo eccessivo di stagno sulle estremità dei cavi. Il nostro modello S10 utilizza un contenitore rivestito in ceramica con un controller di temperatura PID che mantiene una precisione di ±1°C. Questa precisione non è negoziabile: i nostri dati mostrano che il 68% dei difetti di stagnatura deriva dalle fluttuazioni di temperatura, quindi una macchina affidabile deve eliminare questa variabile.
Controllo del processo: minimizzare l'errore umano (e i costi)
L’affidabilità è legata anche a quanto la macchina riduce l’errore umano. La stagnatura manuale si basa sull'abilità dell'operatore di impostare la lunghezza di spelatura, immergere il filo con la giusta angolazione ed estrarlo al momento giusto. Anche gli operatori senior hanno un tasso di difetti dell'1-3% durante un turno di 8 ore e la stanchezza fa aumentare tale tasso dopo la pausa pranzo.
Le macchine automatiche per stagnatura del filo a doppia estremità eliminano tale variabilità automatizzando ogni passaggio. Il nostro modello S10 è programmato per regolare la profondità di immersione (da 2 mm a 10 mm) in base al diametro del filo, al tempo di permanenza (da 0,5 a 2 secondi) per garantire un corretto legame dello stagno e persino a soffiare via lo stagno in eccesso dalle estremità del filo con aria compressa. Per un cliente che produce 50.000 cablaggi a settimana per elettrodomestici, il passaggio dalla stagnatura manuale al nostro S10 ha ridotto il tasso di difetti di stagnatura dal 2,7% allo 0,08% e ha ridotto il tempo di manodopera per tale processo del 75%.
Detto questo, qui non tutte le macchine automatiche sono uguali. Alcuni modelli di fascia bassa non dispongono di memorizzazione delle ricette: se si passa da un filo da 16 AWG a 22 AWG, l'operatore deve reimpostare manualmente 5 parametri diversi, causando errori. ILStagnatrice automatica a doppia estremità - S10memorizza fino a 200 ricette di cablaggio, quindi è sufficiente un cambio di 10 secondi: senza perdite di tempo, senza errori.
Compatibilità dei materiali: abbinare la macchina al filo
L'affidabilità dipende anche da quanto bene la macchina gestisce il filo specifico. Ad esempio, il filo di alluminio è più morbido del rame, quindi le lame spelafili devono essere più affilate e posizionate in modo da evitare di intaccare il conduttore. Il filo di diametro sottile (26 AWG o inferiore) è fragile, quindi la pressione di immersione deve essere delicata per evitare rotture.
Collaboriamo con molti produttori di elettronica che utilizzano cavi intrecciati da 24 AWG per circuiti stampati. Nel 2022, un cliente si è rivolto a noi dopo che un'altra macchina automatica continuava a rompere lo 0,5% dei cavi per ogni ciclo, abbastanza da costargli 1.200 dollari a settimana in materiale di scarto. NostroStagnatrice automatica a doppia estremità - S10è dotato di tensione di spelatura regolabile e di un braccio di immersione morbido, che riduce la rottura del filo allo 0,02% durante la notte.
Un altro punto: anche il materiale di saldatura è importante. Se si utilizza una lega per saldatura senza piombo (richiesta per molti dispositivi elettronici di consumo nell'UE e negli Stati Uniti), ha un punto di fusione più elevato (217°C contro 183°C per la lega per saldatura con piombo) e scorre in modo diverso. Le nostre macchine sono calibrate per la saldatura senza piombo, ma se un cliente cambia continuamente, la memorizzazione delle ricette semplifica la regolazione della temperatura e del tempo di mantenimento, senza bisogno di ricalibrare l'intera macchina.
Affidabilità a lungo termine: manutenzione e supporto
Anche la macchina migliore si guasta senza un'adeguata manutenzione, ed è qui che entra in gioco il supporto del fornitore. Ho visto una fabbrica chiudere una linea di produzione da 150.000 dollari perché ha ignorato una sostituzione di parti da 30 dollari consigliata dal nostro team. D'altro canto, un cliente che pulisce settimanalmente il barattolo di latta e sostituisce le lame spelafili ogni 6 mesi vede la sua macchina S10 funzionare per più di 5 anni con solo piccole riparazioni.

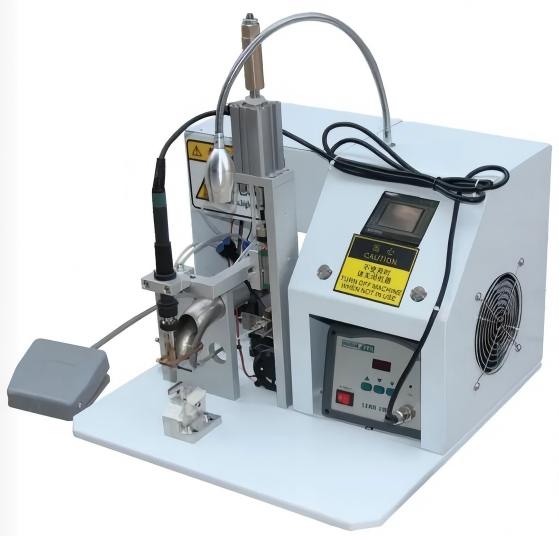

Ecco perché non ci limitiamo a vendere macchine: includiamo 12 mesi di manutenzione in loco, una linea di supporto tecnico 24 ore su 24, 7 giorni su 7 e formazione gratuita per gli operatori. Per i clienti che desiderano un'opzione di volume inferiore, offriamo anche ilMacchina per immersione in stagno per crimpare e attorcigliare terminaliper piccole tirature e ilMacchina semiautomatica per saldatura a stagnoper i team che stanno ancora passando dai processi manuali. Avere una gamma di opzioni significa che possiamo abbinare l’affidabilità alla vostra scala di produzione, e non viceversa.
Insidie del mondo reale da evitare
Dopo 8 anni, ho riscontrato 3 errori comuni che uccidono l'affidabilità della macchina:
- Lesinare sulla qualità costruttiva: Come ho detto prima, le macchine a basso costo spesso hanno costi nascosti legati ai tempi di inattività e alle riparazioni. Una macchina da 15.000 dollari che si rompe ogni 6 mesi costa più di una macchina da 25.000 dollari che funziona per 5 anni.
- Ignorare la calibrazione: Anche l'S10 necessita di calibrazione annuale per mantenere la precisione della temperatura. Inviamo gratuitamente un tecnico ogni 6 mesi per i nostri clienti, il che previene il 68% dei difetti causati da sbalzi di temperatura.
- Non formare gli operatori: Le macchine automatiche non sono "imposta e dimentica". Formiamo ogni operatore affinché controlli settimanalmente la lunghezza di stripping, pulisca il vaso di latta ogni 2 settimane e controlli eventuali inceppamenti insoliti. Una volta abbiamo avuto un cliente in cui un operatore non qualificato ha riempito eccessivamente il barattolo di latta, provocando la fuoriuscita di materiale di saldatura sulla macchina e un arresto di 2 giorni, evitabile con una formazione di base.
Considerazioni finali: una macchina stagnatrice automatica per fili a doppia estremità è affidabile?
In base alla mia esperienza, una macchina stagnatrice automatica a doppia estremità ben costruita e adeguatamente mantenuta ha un tasso di operatività del 95% o superiore in 5 anni, con tassi di difetto inferiori allo 0,1% per la maggior parte dei calibri di filo. Si tratta di un enorme miglioramento rispetto ai processi manuali o semiautomatici, che presentano costi di manodopera e tassi di difetti più elevati.
Se sei pronto a vedere come funziona il nostroStagnatrice automatica a doppia estremità - S10può soddisfare le tue esigenze di produzione o vuoi saperne di più sulle nostreMacchina per immersione in stagno per crimpare e attorcigliare terminaliOMacchina semiautomatica per saldatura a stagno, contatta oggi stesso il nostro team per discutere le tue specifiche esigenze di produzione e richiedere una demo.
Riferimenti
- Commissione Elettrotecnica Internazionale (IEC). (2021).Standard per l'affidabilità delle terminazioni dei cavi nelle apparecchiature elettriche. CEI 60947-4-1.
- Società internazionale di ingegneria manifatturiera (MESi). (2022).Studio sui tassi di difetti di stagnatura dei cavi automatizzata e manuale. Giornale dei processi di produzione, vol. 75, pp. 1245-1252.
- Gruppo d'azione per l'industria automobilistica (AIAG). (2020).Migliori pratiche per la produzione di cablaggi. Norma AIAG B-11.
- I nostri dati sui test sui cavalli. (2023).Risultati di affidabilità di 12.000 ore per le macchine stagnatrici automatiche per filo doppio. Relazione tecnica interna, A&B Equipment Solutions.
